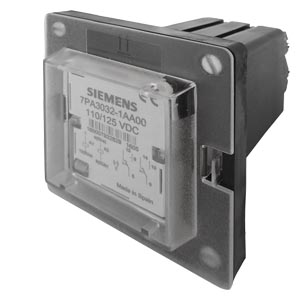

رله کمکی TCS زیمنس 7PA3042

این رله به گونه ای طراحی شده است که برای نظارت بر مدارهای سفر و سایر مدارهای مهم کنترل  و نظارت استفاده شود.

عملکرد نظارت بر اصل تزریق جریان سطح پائین(تقریبا 3 میلی آمپر) است. جریان تزریق شده توسط دو اپتوکوپلر حس می شود. درحالت عادی LED نشانگر سبز میدرخشد که رله های خروجی را در وضعیت برداشته شده نشان می دهد.

 اگر درصورت بروز خطا، جریان اندازه گیری از مقدار کارکرد رله (0.3-0.7 میلی آمپر) کمتر شود یا بطور کامل جریان نداشته باشد، رله نظارت پس از 0.6 ثانیه تاخیر کار می کند و LED نشاگر قرمز روشن می شود.

رله نظارت برای عملکرد خود نیاز به ولتاژ کمکی (AC یا DC) با ارزش نامی دارد که باید به پایانه های a و b متصل شود. این ولتاژ می تواند مانند مدار نظارت شده باشد یا می تواند منبع جداگانه ای با همان مقدار (AC یا DC) باشد. درصورت بروز خطا در منبع ولتاژ کمکی، LED نمیدرخشد و رله خروجی خاموش می شود. رله هایی با ولتاژ نامی متفاوت برای مدار نظارت و منبع کمکی می توانند بعنوان اجرای ویژه عرضه شوند.

در یک سیستم حفاظتی، خاموش شدن کلید مدار بسیار مهم است. اگر یک وقفه در مدار تریپ رخ دهد، یک خطای احتمالی شبکه قطع نمی شود و خطا باید توسط محافظ های بالا دست دیگری در سیستم قدرت برطرف شود. عملکرد نظارت به ویژه زمانی مهم است که فقط یک سیم پیچ خاموش وجود داشته باشد؛قطع CB حیاتی است. بعنوان مثال: برای قطع کننده مدار ژنراتور یا دیگر کلید های مدار مهم درشبکه های توزیع رله نظارتی نوع TCS برای نظارت مداوم بر قطع مدار قطع کننده درنظر گرفته شده است و هشداری را برای از دست دادن منبع کمکی خطاهای روی سیم پیچ یا سیم های آن مستقل از موقعیت قطع کننده، ایرادات روی کنتاکت های کمکی بریکر و ایرادات در مدار می دهد.

• نظارت مستمر بر مدار قطع مستقل از موقعیت قطع کننده مدار؛
• بار بسیار کم برروی منبع کمکی؛
• محدوده کامل ولتاژ AC/DC نامی؛
• نشانگر عملکرد مدار سفر سالم و ناسالم؛
• جریان اندازه گیری سطح پائین استفاده از رله را برای مدارهای بار بالا امکان پذیر می کند؛
• تاخیر درد عملکرد برای جلوگیری از سیگنال های جعلی درحین عملکرد قطع کننده مدار؛
• ایزولاسیون گالوانیکی بین منبع کمکی و مدار نظارت.
